防音パネルより優れた遮音性を有している防音仮囲い
さらに防音効果の高い 環境フェンスⅡ型防音タイプVer2の資料がほしい方は管轄の営業所まで ご一報ください。
併用する事でさらに防音効果を高めるノイズキラーはこちらから
周波数 (HZ) |
環境フェンス Ⅰ型 (dB) |
環境フェンス 防音タイプ (dB) |
防音 パネル (dB) |
防音 シート 2.0 (dB) |
防音 シート 1.3 (dB) |
防音 シート 1.0 (dB) |
100 | 11 | 14.2 | – | – | – | – |
125 | 11.8 | 16.0 | 15 | 13 | 9 | 8 |
160 | 14 | 18.1 | – | – | – | – |
200 | 15 | 19.9 | – | – | – | – |
250 | 17.0 | 21.8 | 16 | 14 | 12 | 8 |
315 | 17.8 | 23.8 | – | – | – | – |
400 | 20.8 | 25.9 | – | – | – | – |
500 | 21.5 | 27.8 | 19 | 21 | 16 | 12 |
630 | 23.0 | 29.8 | ||||
800 | 25.8 | 31.9 | 21.5 | 24 | 18 | 14 |
1000 | 27.5 | 33.8 | 23 | 25 | 20 | 16 |
1250 | 30 | 35.7 | 25 | 27 | 21 | 18 |
1600 | 31.5 | 37.8 | 26 | 28 | 23 | 19 |
2000 | 32.5 | 39.7 | 27 | 29 | 25 | 21 |
2500 | 33 | 41.5 | 27 | 31 | 27 | 22 |
3150 | 36.5 | 43.5 | 28 | 34 | 28 | 24 |
4000 | 36 | 45.2 | 27 | 35 | 30 | 26 |
5000 | 39.5 | 46.7 | 25 | – | – | – |
6300 | 41 | 47.9 | – | – | – | – |
8000 | 41 | 48.4 | – | – | – | – |
10000 | 41.5 | 46.5 | – | – | – | – |
※ 社団法人仮設工業会の防音パネル認定基準は、500Hzで18db、1000Hzで23dbとなっています。
※ 防音シートは、東京都立工業技術センター測定値S61年5月26日
※ 防音パネルは、東京都立工業技術センター測定値
※ 防音パネルは、他社の防音パネルの透過損失結果を表示しています。
※ 環境フェンス防音型数値 H22年4月16日の最新データ。日本特殊塗料株式会社 防音材事業部 開発課調べ

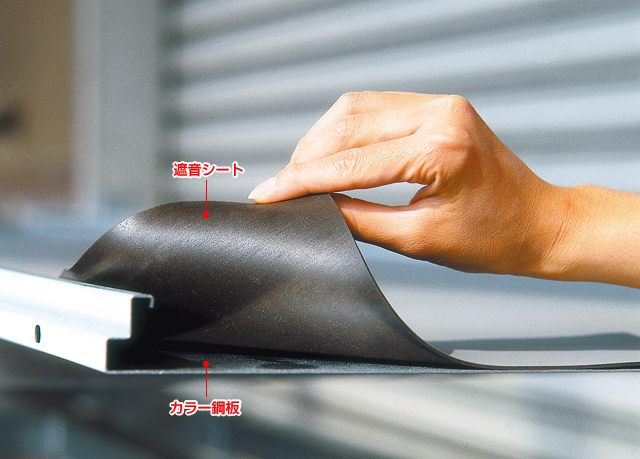

※ 環境フェンス防音型はカラー鋼板1.2mm厚に遮音材1.5mm厚を熱融着させています。
※日本特殊塗料株式会社 防音材事業部 開発課 計量事業登録(騒音)東京都第802号
型 番 | 仕 様 |
---|---|
T-500-3M-2 | 平面用 幅(W):500 高さ(H):3000 重量(kg):21 |
T-250C-3M-2 | コーナー用 幅(W):470 高さ(H):3000 重量(kg):21 |
T-500-2M-2 | 平面用 幅(W):500 高さ(H):2000 重量(kg):14 |
T-250C-2M-2 | コーナー用 幅(W):470 高さ(H):2000 重量(kg):14 |
